GLOCK ECOENERGY

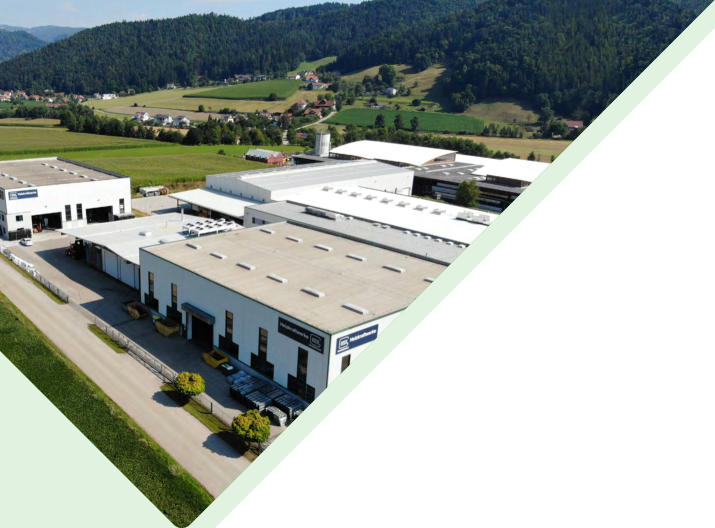

GLOCK Ökoenergie GmbH tika dibināta Griffen komunā Völkermarkt apgabala 2010. gadā. Uzņēmums aizņem 10 000 m2 platību ar ražošanas jaudu 3000 m2, un tajā šobrīd strādā 40 darbinieki. Uzņēmums specializējas koksnes gāzu kurināmo termoelektrostaciju ražošanā. Elektrostaciju izstrāde, kas darbojas uz koksnes gāzes, aizņēma aptuveni 5 gadus, un pašlaik ekspluatācijā ir 50 elektrostacijas (pēc stāvokļa 2019. gada augustā); pirmie divi prototipi ir sasnieguši darba laiku > 32 000 stundas. AUTOMĀTISKA KONFIGURĀCIJA Kombinētā siltumelektrostacija ir pilnibā pabeigta iekārta uz platformām, kas ļauj to viegli uzstādīt uz vietas. Kompānija piedāvā arī kompleksus risinājumus, kas papildus ietver GGD žāvētājus un GGC konveijera tehnoloģijas. Tādējādi tā ir gatava energosistēma, kas ir izplānota, saražota un uzstādīta, un Jums atliek to tikai palaist. KLIENTU APKALPOŠANA, IZMANTOJOT TEHNOLOĢIJU Svarīga ir kopīga plānošana un optimāla risinājuma atrašana. GLOCK Ecoenergy projektē vietējos un centrālos siltumtīklus sadarbībā ar ārējiem partneriem. Klienti tiek iesaistīti visā plānošanas un apstiprināšanas procesā.

Kombinētās GLOCK siltumelektrostacijas, kas darbojas uz koksnes gāzes, efektīvi un racionāli pārveido dabisko koka šķeldu/granulas siltumā un enerģijā no biomasas. Iekārtas izmanto, lai segtu pamatslodzi centralizētās siltumapgādes sistēmās, graudu vai siena žāvēšanai lauksaimniecībā, piemēram, vai ciltssaimniecībās fermās šķūņu un staļļu apsildīšanai, kā arī mežsaimniecībā koksnes žāvēšanai. Šādas iekārtas ir arī ideāli piemērotas viesu mājām un viesnīcām, kurām pastāvīgi nepieciešams karstais ūdens (spa zona). GLOCK GGV 1.7 un GGV 2.7, ar nominālo elektrisko jaudu 18 kW un 50 kW un siltuma jaudu attiecīgi 44 kW un 110 kW nodrošina CO2 neitrālu enerģijas ražošanu ar vēlams augstu siltumenerģijas patēriņu. Subsīdijas ekoloģiski tīrai elektroenerģijai padara šo progresīvo un stabilo siltumapgādes formu vēl ienesīgāku un atkarībā no atrašanās vietas piedāvā pievilcīgus ekonomiskos ieguvumus vai ienākumu no elektroenerģijas, kas tiek novadīts esošajā elektrotīklā.

6 7

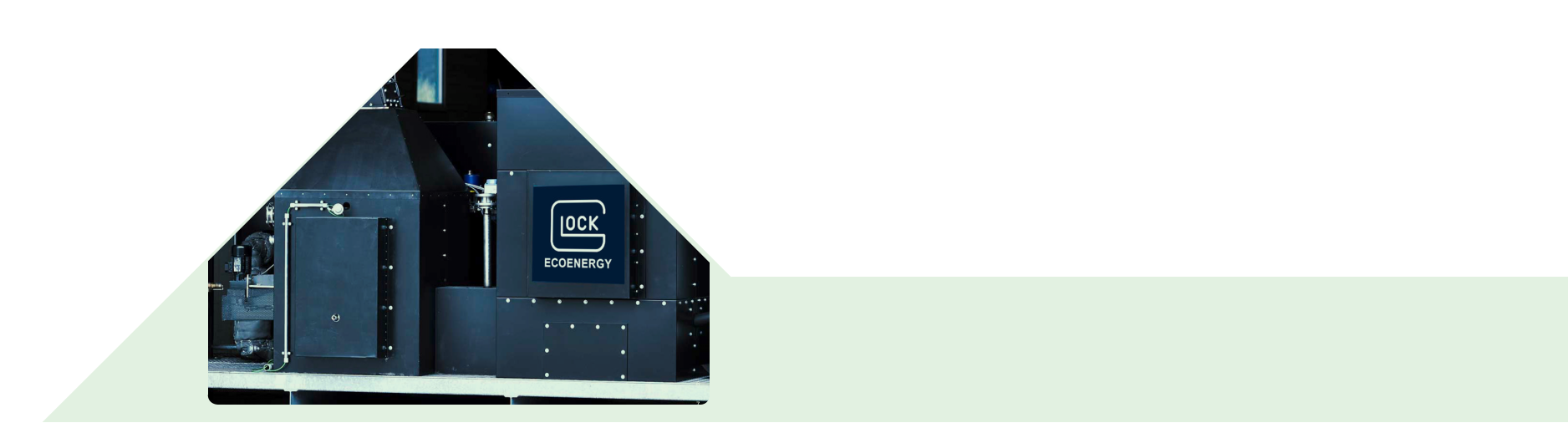

Atbilstības novērtēšana saskaņā ar Direktīvu 2006/42 / EC attiecībā uz GGV koksnes kombinētajām siltuma un elektrostacijām

KATLU MĀJA

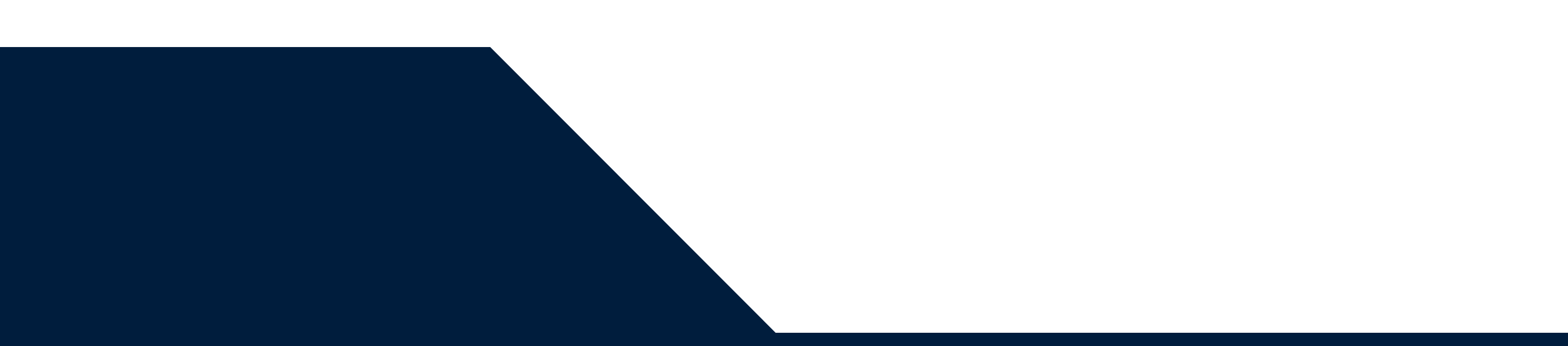

GLOCK GGV 1.7

Nominālā elektriskā jauda* 18 kWt Nominālā siltuma jauda* 44 kWt Degvielas patēriņš* Koksnes šķelda 19 kg/h Granulas 12-15 kg/h Elektriskā jauda 400V / 50Hz Siltuma jauda max. 90°C Izmēri 5.209 x 2.221 x 2.620 mm

* * Koksnes šķelda. ISO 17225 A1 PI 6S-P31S vai granulas EN ISO 17225-2, klasifikācija ENplus-A1

1 4 1 5

Ekoloģiskais

siltums un

elektrība no

koksnes

Kombinētās GLOCK

siltumelektrostacijas, kas darbojas

uz koksnes gāzes

AUGSTĀ RENTABILITĀTE Augsta ekonomiskā peļņa ir iespējama, pateicoties augstāko “zaļo” tarifu izmantošanai Īsi atmaksāšanās termiņi Neatkarība no enerģijas cenu svārstībām, pamatojoties uz reģionālajiem resursiem

EKOLOĢISKĀ DROŠĪBA СО 2 -neitrālā enerģijas ražošana Racionāla iekšējo resursu izmantošana

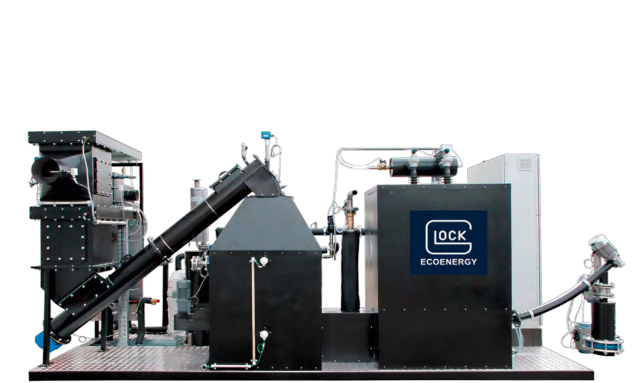

GLOCK GGV

Koksnes

gazifikators

Siltummainis saražotajai gāzei

Karstas gāzes filtrs

Kok snes šķeldas transportieris

Gāzes ģenerators

Kok snes šķeldas padeve G aisa slūžas 1

Koksnes š ķeldas uzglabāšanas tvertne

Tiešā un atgriešanās plūsma Izplūdes kolektors

Izplūdes gāzu siltummainis

Drošības filtrs

Vadības skapis

G aisa slūžas 2

Kok snes šķeldas žāvētava

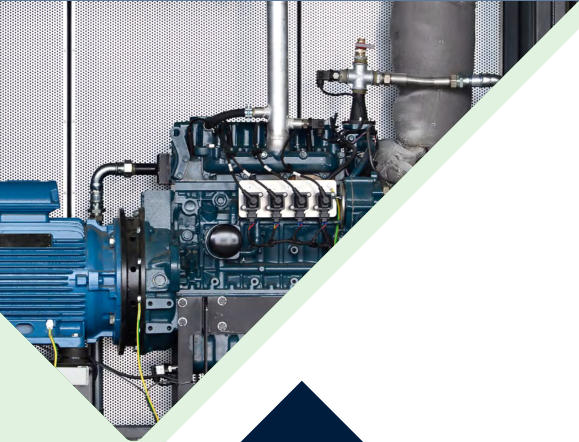

Iekšdedzes dzinējs

Ģenerators

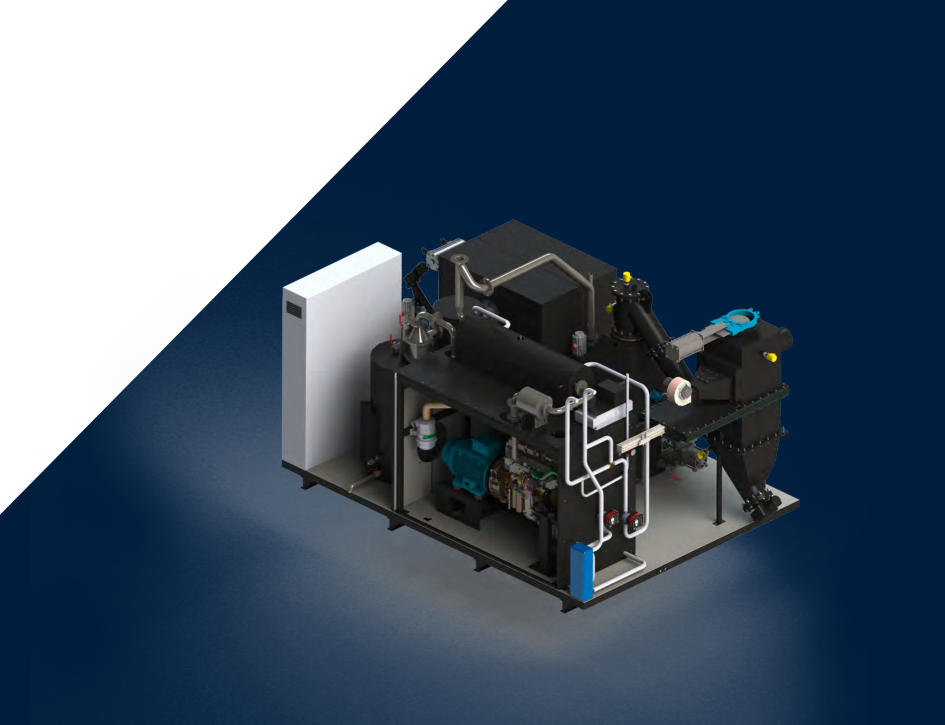

GLOCK GGV 2.7

** Koksnes šķelda ISO 17225 A1 PI 6S-P31S vai granulas EN ISO 17225-2, klasifikācija ENplus-A1

Nominālā elektriskā jauda* Nominālā siltuma jauda* Degvielas patēriņš* Elektriskā jauda Siltuma jauda Izmēri

50 kWt 110 kWt Koksnes šķelda 48 kg/h Granulas 40 kg/h Max 90°C 5.209 x 3.400 x 2.620 mm

400В/50Hz

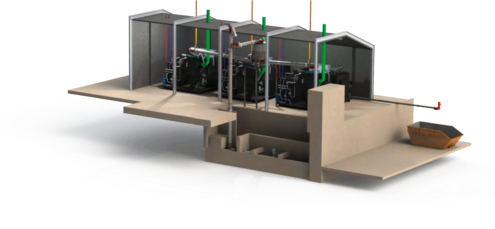

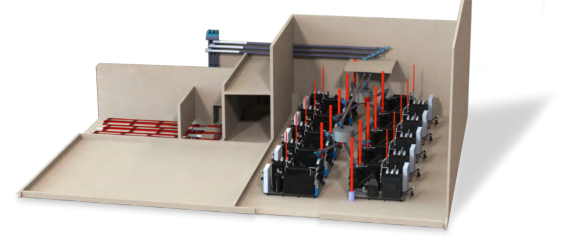

GLOCK GGV Instalāciju piemēri

GLOCK GGC/GGD

KOKSNES ŠĶELDA AR MITRUMA SATURU 30% Koksnes gazifikācija ir termoķīmiskas pārveidošanas process, līdzīgs sadedzināšanai, bet šis process tīši tiek droselēts, lai iegūtu gāzi, kas tiek pārveidota par elektrību un siltumu iekšdedzes dzinējā. Šim nolūkam izmanto dabisko koksnes šķeldu ar maksimālo mitrumu 30%.

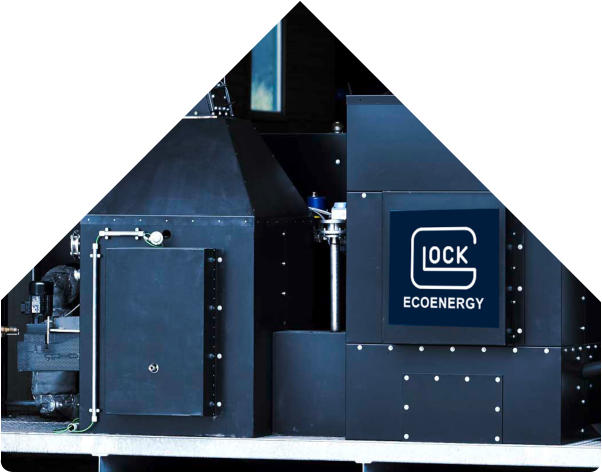

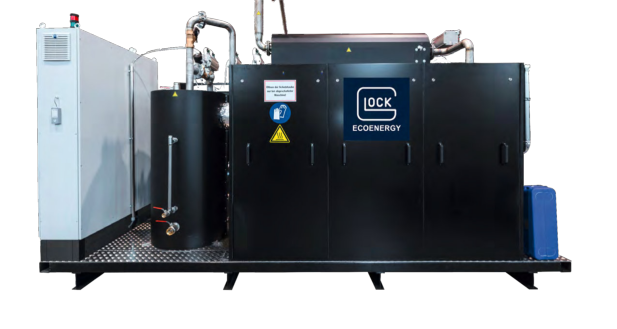

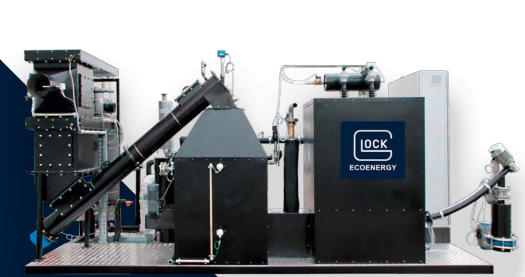

(Image shows: GLOCK GGV 1.7)

SILTUMS UN ELEKTRĪBA NO KOKSNES GĀZES Iegūto koksnes gāzi attīra filtrā un atdzesē līdz aptuveni 120 ° C siltummainī, pirms tā iziet cauri drošības filtram, bet pēc tam iekšdedzes dzinējs to pārveido par elektrisko enerģiju. Saražotais siltums un dzinēja radītais siltums tiek nodots siltumtīklā. Uzkrātie pelni tiek automātiski izvadīti

GLOCK GGV Pareizs

risinājums

EFEKTIVITĀTE Enerģijas un siltuma ražošana no koksnes šķeldas / granulām ar augstu efektivitāti

INOVĀCIJA Mazas jaudas gazifikācijas iekārtas - augsti rentabili risinājumi mūsdienu siltumapgādei

INOVĀCIJA Augstas kvalitātes rūpniecības komponentes un uzticami dzinēji ilgstošam kalpošanas termiņam Kompakta un apkalpošanā ērta konstrukcija Automātiskā darbība Koksnes gāzes iekārtas un transportēšanas tehnoloģijas no viena avota

veiktspēja Piedziņas jauda: Pielietojums: Gabarītizmēri:

VERTIKĀLAIS KONVEIJERS Padeves gliemezis – beramkravu transportēšanai Transportēšanas

Beramkravu izkraušanai no silosa Transportēšanas līdz 10 m3 /h līdz 5, kW G = 1,5-3 м, P = līdz 20 m G x P līdz 20 x 10 m

veiktspēja Piedziņas jauda: Izmēri/virzulis: Silosa izmēri:

HORIZONTĀLAIS KONVEIJERS Beramkravu transportēšanai Transportēšanas veiktspēja Piedziņas jauda: Pielietojums: Gabarītizmēri:

līdz 160 m3 / h līdz 18,5 kW beramkravas līdz 20 m

PĀRKRAUŠANAS TEKNE – DUBULTĀ Pārkraušanas tekne Transportēšanas veiktspēja Piedziņas jauda: Pielietojums: Izmēri:

līdz 320 m3/h 4 kW uz piedziņu beramkravas P 1,4 m, G 1,5–5 m

SADALES KONVEIJERS Sadales konveijers – beramkravu sadalei krātuvē Transportēšanas veiktspēja Piedziņas jauda: Pielietojums: Gabarītizmēri:

līdz 160 m3 /h līdz 18,5 kW beramkravas līdz 20 m

PĀRKRAUŠANAS TEKNE – TRĪSKĀRŠĀ Transportēšanas veiktspēja Piedziņas jauda: Pielietojums: Izmēri:

līdz 320 m3/h 4 kW uz piedziņu beramkravas P 1,4 m, G 1,5–5 m

līdz 160 m3 /h līdz 22 kW beramkravas līdz 20 m

IZKRAUŠANAS SISTĒMA – HORIZONTĀLĀ IZKRAUŠANA Beramkravu izkraušanai no silosa Transportēšanas veiktspēja Piedziņas jauda: Pielietojums: Diam.: Silosa izmēri: Beramkravas augstums: Aizplūdes:

līdz 100 m3 /h 17 kW koksnes šķeldas līdz P63 granulas

D = līdz 10 m G х P līdz 10 х 10 m neierobežoti līdz 4

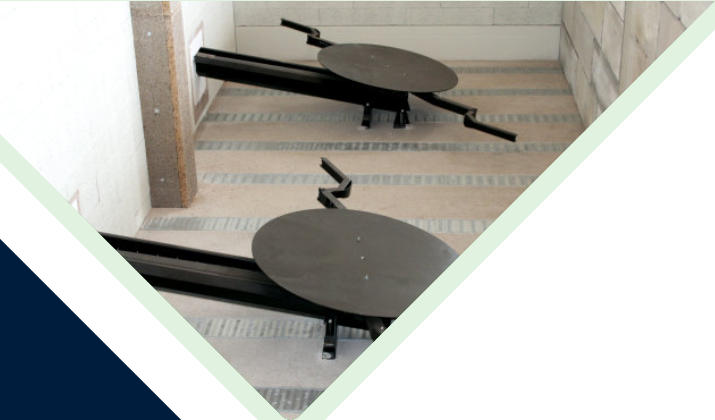

IZKRAUŠANAS SISTĒMA – ŠARNĪRA SVIRA Beramkravu izkraušanai no silosa Transportēšanas veiktspēja: Griezes moments: Pielietojums: Šarnīra sviras diametrs: Silosa izmēri: Beramkravas augstums:

līdz 15 m3 /h 5000 Nm koksnes šķelda granulas

D = līdz 6 m Gx P līdz 6 x 6 m līdz 10 m

ATSEVIŠĶA ŽĀVĒŠANA VAI KĀ

PAPILDINĀJUMS KOMBINĒTAJĀM

SILTUMELEKTROSTACIJĀM GLOCK

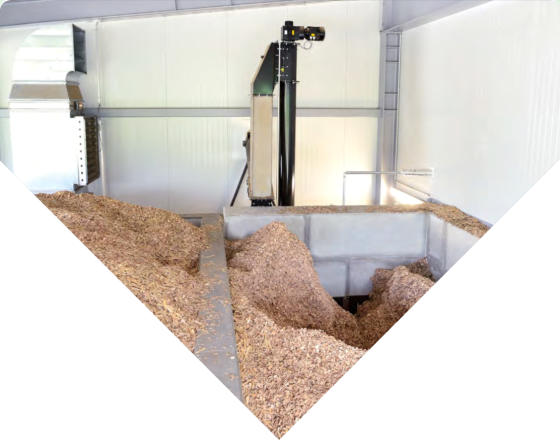

Žāvēšana tiek uzstādīta individuāli pēc klientu vēlmēm un ietver ventilācijas kanālu izgatavošanu ar pastiprinātiem režģiem, kā arī žāvētāju ar ar siltummaiņiem un gaisa pievadi caur jumtu un katlu mājas telpu. Koksnes šķeldas žāvēšana ļauj iegūt augstas kvalitātes degvielu. Lietojot siltu gaisu, koksnes šķeldas paliekošais mitrums samazinās līdz 10%. Kaltētās koksnes šķeldas izmantošana samazina koksnes šķeldas patēriņu līdz 35% un tādējādi palielina iekārtas kalpošanas laiku. RISINĀJUMS KOKSNES ŠĶELDAS ŽĀVĒŠANAS SISTĒMĀM: Siltumspējas palielināšanās Kvalitātes paaugstināšana Mikrobioloģiskās sadalīšanās nav Potenciālā pašaizdegšanās nav Pelējuma pieauguma nav Svara samazinājums Glabāšanas piemērotības uzlabošana

KONVEJERU TEHNOLOĢIJAS GLOCK GGC

ŽĀVĒŠANA GLOCK GGD

BIOMASAS APKURES STACIJA UZŅĒMUMS MAYER ZELTWEG/MURGA INS AUSTRIJA

2 gab. GGV 1.7 Vietējā apkure ar 500 kW pieslēguma jaudu Atklāšana 2016. gada janvārī

VIETĒJĀ APKURE UZŅĒMUMS HEIZWERK FRITZER SIRNITZ/FELDKIRCHEN AUSTRIJA

3 gab. GGV 2.7 Lokālā siltumapgāde ar pieslēguma jaudu 6000 kW Atklāšana – 2017. gada janvāris

VIETĒJĀ APKURE LASSNITZ/AUST RIJA 1 gab. GGV 2.7 Lokālā siltumapgāde ar pieslēguma jaudu 1000 kW Atklāšana – 2017. gada janvāris

VIETĒJĀ APKURE FERLAHA/AUSTR IJA

1 gab. GGV 1.7 Personīgai lietošanai GLOCK GesmbH Ferlachā Atklāšana – 2016. gada jūnijs

BIOMASAS SILTUMELEKTROSTACIJA FM HOLZSTROM GMBH KOKSNES ŠĶELDU UZŅĒMUMS AUSTRIJA 2 gab. GGV 2.7 Personiska izmantošana koka šķeldas tehniskajai žāvēšanai Atklāšana - 2018. gada marts

BIOMASAS SILTUMELEKTROSTACIJA VIESNĪCA KIRCHHEIMERHOF BAD KLEINKIRCHHEIM AUSTRIJA

1 gab. GGV 2.7 Personīgai lietošanai wellness zonas apgādei Atklāšana – 2018. gada februāris

VIETĒJĀ APKURE KIRCHBERG AN DER RAAB AUSTRIJA

3 gab. GGV 1.7 Lokālā siltumapgāde ar pieslēguma jaudu 1000 kW Atklāšana – 2017. gada decembris

BIOMASAS SILTUMELEKTROSTACIJA VIESNĪCA HAFFHUS GMBH, UECKERMUNDE/VĀCIJ A

1 gab. GGV 1.7 Personiska izmantošana viesnīcai Atklāšana – 2018. gada maijs

VIETĒJĀ APKURE ST. MARGARETEN IM ROSENTAL KLAGENFURTES ZEME AUSTRIJA

1 gab. GGV 1.7 Lokālā siltumapgāde ar pieslēguma jaudu 260 kW Atklāšana – 2017. gada decembris

VIETĒJĀ APKURE ĪSTENO MŪSU IZPLATĪŠANAS PARTNERI S – CARPET AG/FISCHER SCHLEITHEIM- SCHAFFHAUSEN ŠVEICE

1 gab. GGV 1.7 Vietējā siltumapgāde ar 10 klientiem Atklāšana – 2018. gada jūnijs

VIETĒJĀ APKURE GRIFENS VÖLKERMAR KT AUSTRIJA

6 gab. GGV 2.7 Vietējā apkure ar pievienoto jaudu 2540 kW Atklāšana - 2019. gada marts Ieeja esošajos apkures un elektroniskajos tīklos
